HANDYPROBE
新一代手持式光学三坐标测量机 (PCMM)
便携式测量技术可供制造商和生产经理直接在生产车间使用,从而大幅提升质量控制工作的灵活性和效率。HandyPROBE Next 便携式 CMM 测量笔 不易受环境变化的影响,可生成高精度的测量数据。便携式 CMM测量笔无需固定的测量设置,在车间环境中的表现远远优于传统的便携式 CMM

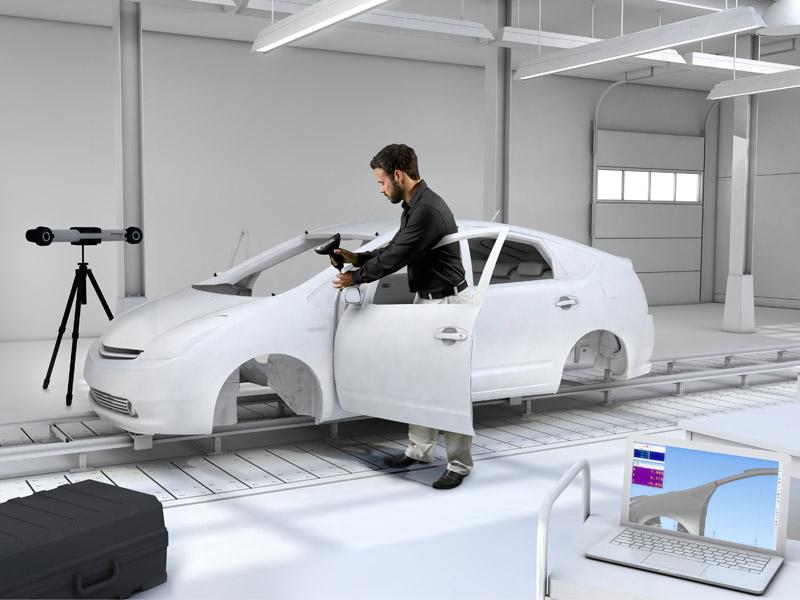

HandyPROBE Next 系统功能完备,可实时执行其扫描和探测设备与被测部件上目标点之间的动态参考。C-Track 光学跟踪器及无线探头在测量过程中均可随时移动,并生成同样高质量的数据。HandyPROBE Next 便携式光学测量笔专为满足当今制造业对质量的高度要求而设计,具有少有的灵活性,测量范围相对其他便携式 CMM 更加广泛。
此计量检测解决方案可帮助制造企业消除制造过程效率低下的问题,避免不必要的开销。
功能特点
新增优点
精度提高 2 倍
连续测量
测量尺寸大范围增加
设计结实耐用,确保车间硬件使用的可靠性
具有多功能按钮,与软件交互更为简便
TRUACCURACY
计量级测量:具有超高的精度,更有较高的重复性及可追踪认证
动态参考:通过光学反射器准确到几微米产品一个“锁定”到部件本身的参照系,用户因而可以在测量过程中随意移动对象
体积精度符合ASME B89.4.22 标准
单点重复性符合ASME B89.4.22 标准
可准确测量多种部件尺寸
现场校准步骤简便,质量控制精度不受时间影响
TRUSIMPLICITY
无需固定设置:测量过程中可随时自由移动部件和系统
测量范围更宽广并易于扩展
自动对齐:借助光学反射器可实现重复检测而无需重新对齐
人体工程学设计,无线探头
新增 MetraSCAN 3D,有多种 3D 扫描功能可供用户选择
具有多功能按钮,与软件交互更为简便
学习周期短,操作直观
TRUPORTABILITY

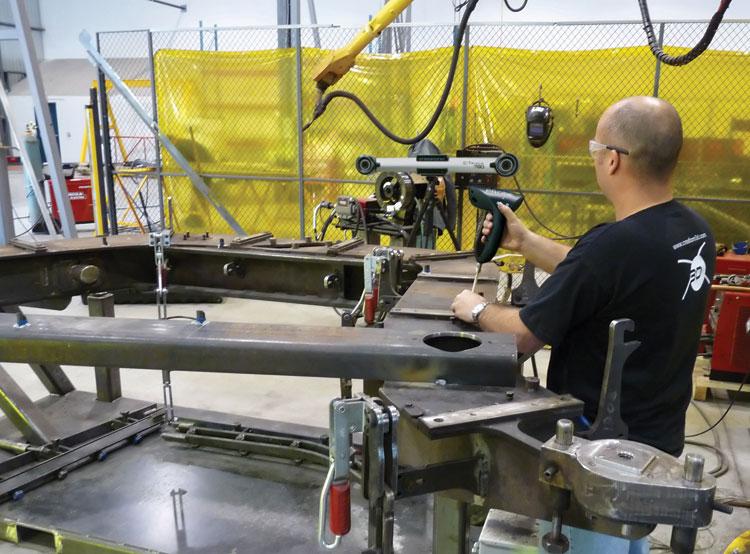

便于在车间环境中使用
便携式 CMM:可轻松进入部件所在的任何位置
便携式 CMM 手提箱:可将系统、三脚架及配件装入一只便携式手提箱
探头与系统之间无物理链路,可将功能多样性比较大化
(2)基于 ASME?B89.4.22 标准。HandyPROBE?Next 的探测器位于锥形插座中
(3)基于 ASME?B89.4.22 标准。在 C-Track 工作范围内借助可追踪长度标准模型在不同位置和方向进行测量,来评估性能
(4)HandyPROBE?Next 的体积准确度性能取决于测量时采用的工作范围
(5)使用 MaxSHOT?3D 时,系统的体积准确度性能不可高于给定模型的默认体积准确度性能
应用
检测和质量控制
逆向工程
部件至 CAD 分析
首件和供应商质量检测
针对 3D 模型与原始部件或生产工具的一致性评估
针对制成部件与原始部件的一致性评估
对齐
工具认证
多点测量
与 MetraSCAN 3D 结合使用时,可实现全自由形态检测并生成高密度色图。
逆向工程
几何实体的逆向工程(球面、柱面、平面)
与 MetraSCAN 3D 光学 CMM 扫描仪结合使用时,可对混合部件(几何与自由形态)执行更快更准确的逆向工程
|
HANDYPROBE NEXT |
HANDYPROBE NEXT |ELITE |
|
---|---|---|---|
精度(1) |
最高 0.025 mm |
最高 0.020mm |
|
单点重复性(2) |
9.1m3(4) |
0.060mm |
0.044mm |
体积精度(3) |
0.086mm |
0.064mm |
|
单点重复性(2) |
16.6m3(4) |
0.088mm |
0.058mm |
体积精度(3) |
0.122mm |
0.078mm |
|
体积精度 (采用 MaxSHOT 3D 或 C-Link)(5) |
MaxSHOT Next |
0.060mm + 0.025mm/m |
0.044mm + 0.025mm/m) |
MaxSHOT Next|Elite |
0.060mm + 0.015mm/m |
0.044mm + 0.015mm/m |
|
测量速率 |
80 次测量/秒 |
||
重量 |
5.7kg |
||
尺寸 |
1031 x 181 x 148mm |
||
操作温度范围 |
5–40°C |
||
操作湿度范围(非冷凝) |
10–90% |
||
认证 |
符合 EC 标准(电磁兼容性指令、低电压指令以及 RoHS 2 有害物质限制指令)、IP50、WEEE |
||
|
HANDYPROBE NEXT 探头 |
||
重量 |
0.5kg |
||
尺寸 |
68 x 157 x 340mm |
||
操作温度范围 |
5–40°C |
||
操作湿度范围(非冷凝) |
10–90% |
||
认证 |
符合 EC 标准(电磁兼容性指令、低电压指令、无线设备和电信设备以及 RoHS 2 有害物质限制指令),可与充电电池兼容、IP50、WEEE |
(1)校准球体工具直径测量的典型值。
(2)基于 ASMEB89.4.22 标准。HandyPROBE?Next 的探测器位于锥形插座中。各个点可从多个通路方向测量。将各个点的测量值分析为在 X、Y、Z 方向的一系列偏差(值 = 范围/2)。
(3)基于 ASME?B89.4.22 标准。在 C-Track 工作范围内借助可追踪长度标准模型在不同位置和方向进行测量,来评估性能(值 = 最大偏差)。
(4)HandyPROBE Next 的体积精确度性能取决于测量时采用的工作范围:9.1 m3或 16.6 m3。
(5)使用 MaxSHOT 3D 时,系统的体积精确度性能不可高于给定模型的默认体积精确度性能。
