光学坐标三维测量系统：MAXSHOT 3D

大型项目 3D 测量的理想之选

对大型项目和 大型零部件的测量精度和重复性有较高要求的产品开发、制造、质量控制和检测团队来说，MaxSHOT 3D 系列产品是一项重要变革。想象一下精度高于0.01mm的情形！

借助娴熟的用户指导技术和易于使用的软件，MaxSHOT 3D 是所有经验水平的用户——包括非计量专业人士的理想之选——会帮助您确保测量准确性，提高工作效率。

如果您需要持续地对大型项目进行测量，则 MaxSHOT 3D 是您明智选择，可帮助您减少因测量错误产生的开销、提高产品质量、提高工作效率——同时使总运营成本降至比较低。

功能特点
新增功能：

• 少有的精度: 尺寸在 2 到 10 米之间的零部件的测量精度可提高 40%

• 自动反馈测量质量: 激光投影框的测量画面上有 GO/NO-GO 的反馈信息

• 更多时候只需一个传统相机: 专为摄影测量应用设计

• 用户舒适度比较大化: 重量是传统摄影测量设备的 50％

TRUACCURACY

• 计量级测量: 得益于超高的精度水平以及较高的重复性

• 超高的体积精度

• 超小的平均误差

TRUSIMPLICITY

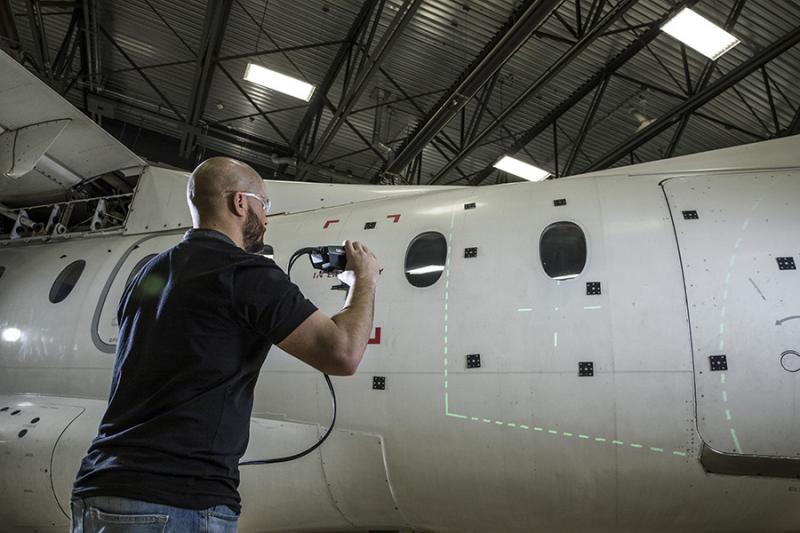

• 自动反馈测量质量: 激光投影框的测量画面上有 GO/ NO-GO 的反馈信息

• 软件诊断: 如果图像拍摄效果不佳，VXelements 会提示用户采取处理措施

• 直观的控制和操作: 体验超短的培训和学习曲线

• 多功能按钮: 可与 Creaform 的 3D 扫描和测量软件 VXelements 轻松交互

TRUPORTABILITY

• 坚固耐用: 可用于任何生产环境或恶劣的工作环境——甚至是车间

• 携带方便: 系统及其附件可装入一只便携式手提箱

• 舒适度比较大化: MaxSHOT 3D 采用了大量人体工程学设计，专为摄影测量应用和大尺寸零部件测量开发

应用
MaxSHOT 3D可直接对大尺寸零部件进行3D测量或与Creaform其他技术产品无缝对接使用。
检测和质量控制

• 部件到 CAD 分析

• 首件和供应商质量检测

• 针对 3D 模型与原始大尺寸部件或生产工具的一致性评估

• 针对大尺寸制成部件与原始部件的一致性评估

• 对齐

• 工装认证

• 与 3D 扫描仪结合使用时，可实现全自由形态检测并生成高密度色谱图

逆向工程

• 几何实体的逆向工程（球面、柱面、平面）

• 与3D扫描仪结合使用时，可对大尺寸混合部件（几何与自由形态）执行更快更准确的逆向工程

  技术规格

  		MAXSHOT NEXT™	MAXSHOT NEXT™|ELITE
  体积精度 (1)		0.025 mm/m	0.015 mm/m
  平均偏差 (2)		0.008 mm/m	0.005 mm/m
  体积精度（与右侧技术产品搭配使用时）	HandySCAN 307™(3) HandySCAN BLACK™(3) HandySCAN BLACK|Elite™(3)	0.020 mm + 0.025 mm/m	0.020 mm + 0.015 mm/m
  	Go!SCAN SPARK™(4)	0.050 mm + 0.025 mm/m	0.050 mm + 0.015 mm/m
  	HandyPROBE Next™ (5)	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
  	HandyPROBE Next™|Elite (5)	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
  	MetraSCAN 350™ (5) MetraSCAN 750™ (5)	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
  	MetraSCAN 350™|Elite (5) MetraSCAN 750™|Elite (5)	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
  重量		0.79 kg (1.75 lb)
  尺寸		104 x 180 x 115 mm (4.1 x 7.1 x 4.5 in)
  工作温度范围		5-40°C (41-104°F)
  工作湿度范围（非冷凝）		10-90%
  认证		EC 认证（电磁兼容性指令，低电压指令）、IP50 防护等级、WEEE 认证 、 激光类别 (2M)

  (1) 基于 VDI/VDE 2634 标准第 1 部分。性能通过在可追踪工具上测得的 35 个长度测量结果进行评估（值 = 最大偏差）。

  (2) 基于 VDI/VDE 2634 标准第 1 部分。性能通过在可追踪工具上测得的 35 个长度测量结果进行评估（值 = 平均偏差）。

  (3) 对于给定型号，使用MaxSHOT 3D时的系统体积精度不会优于基础精度。

  (4) 使用MaxSHOT 3D时的系统体积精度不会优于基础精度。

  (5) 对于给定型号，使用 MaxSHOT 3D 时的系统体积精度不会优于默认体积精度。
