METRASCAN 3D-R
集成自动化质量控制的光学三维扫描仪理想解决方案

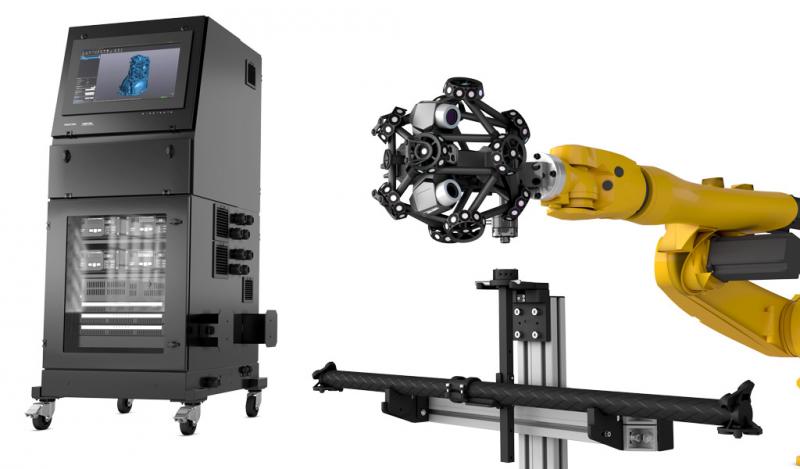

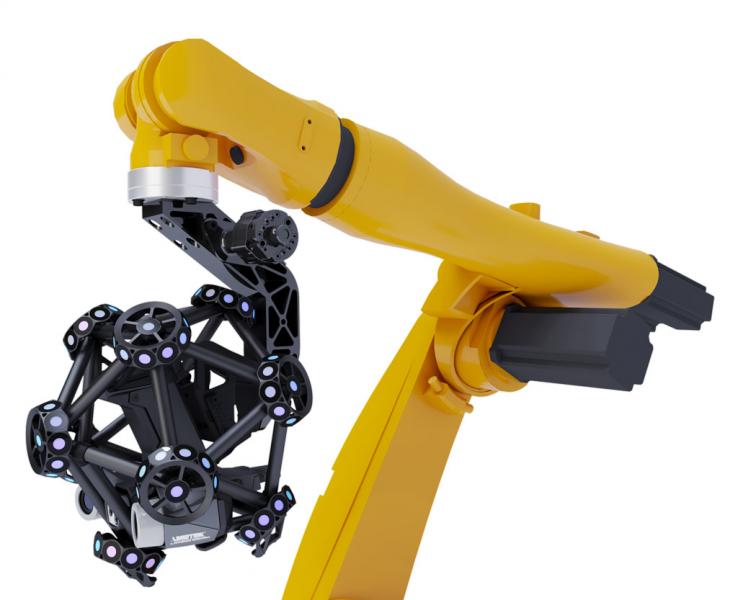

The MetraSCAN 3D-R 是一款强大的机器人装配式光学扫描仪,可集成到工厂自动化项目中。不同于其他的三维扫描的解决方案,该创新型机器人装配式 3D 扫描仪独具 TRUaccuracy 特性,适用于自动化质量控制应用。借助该 3D 激光扫描仪,制造企业便可充分利用光学测量和工业自动化的强大优势。这一快速、可靠、多功能解决方案可保证生产线质量控制流程的测量精度。该工业 3D 测量扫描仪有助于用户充分利用生产周期,提高生产力,提升产品质量。
新增功能
TRUACCURACY
TRUSIMPLICITY
速度
|
MetraSCAN 750-R™ |Elite
|
|
---|---|---|
精度 (1)
|
高达 0.030 mm (0.0012 in)
|
|
体积精度(2)
(基于工作范围) |
9.1 m3 (320 ft3)
|
0.064 mm (0.0025 in)
|
16.6 m3 (586 ft3)
|
0.078 mm (0.0031 in)
|
|
体积精度(采用 MaxSHOT 3D)(3)
|
MaxSHOT Next™
|
0.044 mm + 0.025 mm/m
(0.0017 in + 0.0003 in/ft) |
MaxSHOT Next™|Elite
|
0.044 mm + 0.015 mm/m
(0.0017 in + 0.00018 in/ft) |
|
分辨率
|
0.050 mm (0.0020 in)
|
|
扫描区域
|
275 x 250 mm (10.8 x 9.8 in)
|
|
基准距
|
300 mm (11.8 in)
|
|
景深
|
200 mm (7.9 in)
|
|
光源
|
7 条激光十字线(外加 1 条直线)
|
|
激光类别
|
2M(对人眼安全)
|
|
测量速率
|
480,000 次测量/秒
|
|
重量
|
扫描仪: 4.46 kg (9.83 lbs)
扫描仪 + 校准棒: 5.70 kg (12.57 lbs) C-Track: 5.7 kg (12.5 lbs) |
|
惯性限度
|
J6: 0.221 Kg-m2 (5.24 lb-ft2)
J6: 2.250 Kgf-cm-s2 (1.95 lbf-in-s2) |
|
尺寸 (长 x 宽 x 高)
|
289 x 235 x 296 mm
(11.4 x 9.3 x 11.7 in) |
|
工作温度范围
|
5–40°C (41–104°F)
|
|
工作湿度范围 (非冷凝)
|
10–90%
|
|
认证
|
符合EC标准(电磁兼容性指令、低电压指令以及无线设备和电信设备),可与充电电池(如果适用)、IP50 WEEE 兼容
|
(1) 校准球体工具直径测量的典型值。
(2) 基于 ASME B89.4.22 标准。在 C-Track 工作范围内借助可追踪长度标准模型在不同位置和方向进行测量,来评估性能(值 = 最大偏差)。
(3) 使用 MaxSHOT 3D 时,系统的体积精度不可高于所选系统和模型的默认体积精度。
