VXTRACK：便携式三维测量动态跟踪软件模块

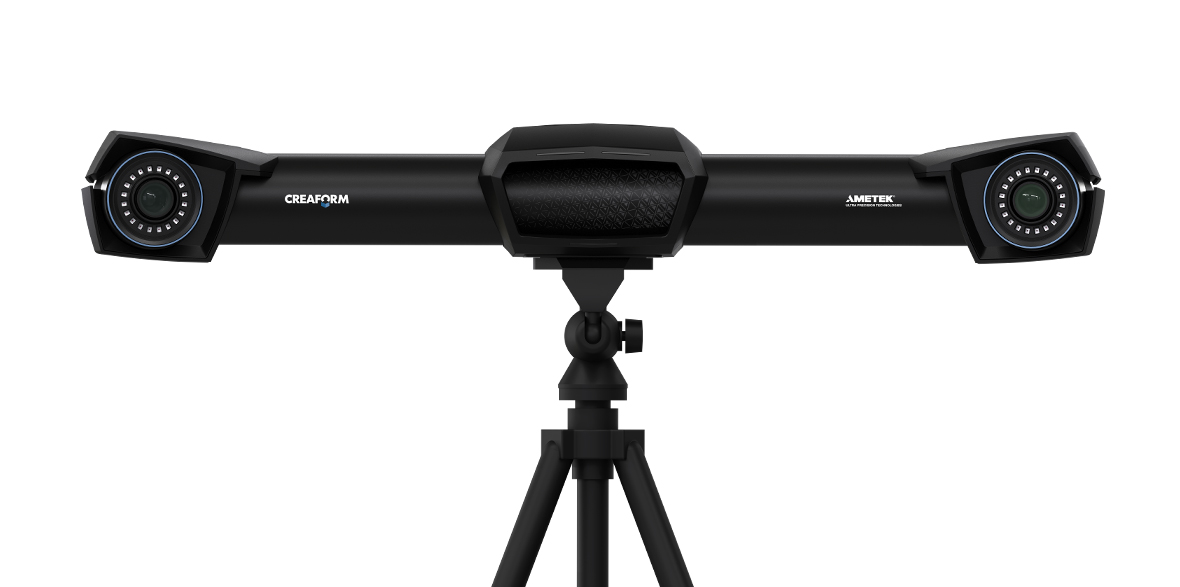

VXtrack 三维扫描动态跟踪模块是 Creaform 完全集成的 3D 软件平台 VXelements 的关键组件。VXtrack 还配有 C-Track 传感器，即完整的便携式 3D 测量解决方案。

借助 VXtrack，可加快从装配控制、监测并一直到碰撞试验假人应用项目的质量控制以及制造流程的速度。它不但能够精确、高效地测量反射靶的空间位置和方向；而且能够同时精确地执行所有测量，从而可用于控制位移，加快装配流程或测量形变。

应用

质量控制

装配控制与监测
变形监测
运行零部件移动监测
动态过程控制
碰撞试验准备（预定位）

现场校准与评估
实时轨迹修正
计算机控制下的装配指导
运动捕捉

优点

特性和优点

测量速度可达每秒 6600 个 3D 点
可对一套固定的反射靶执行 6 自由度测量（位置和方向）
可同步测量一组反射靶
测量体积范围为 9.1 至 16.6 m3

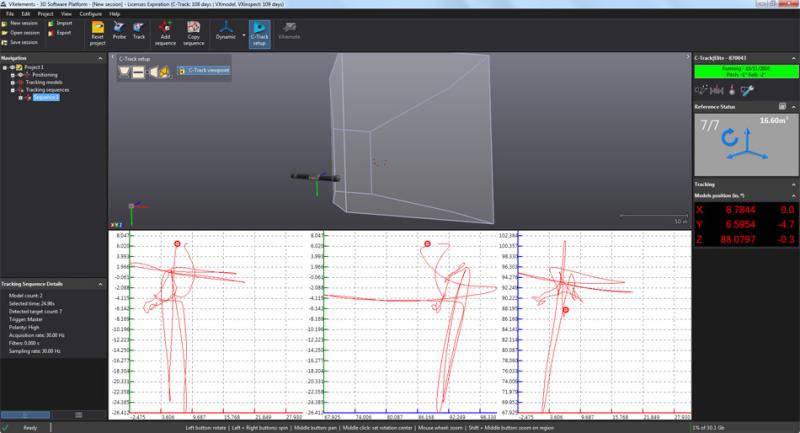

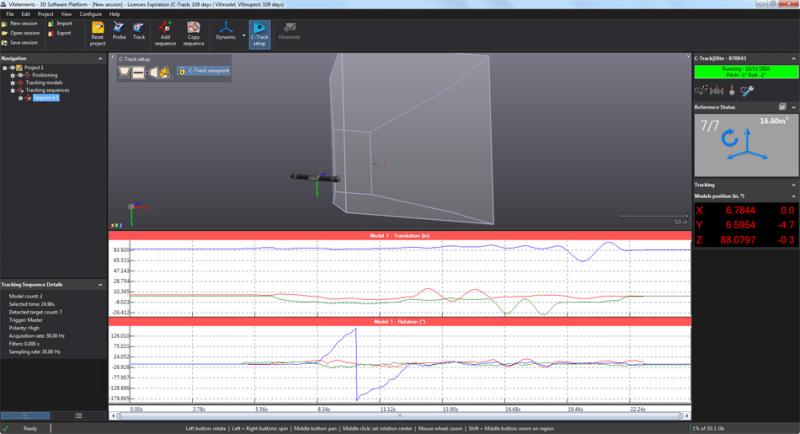

可在 VXelements 中实时显示结果曲线
通过外部触发器输入实现采集同步功能

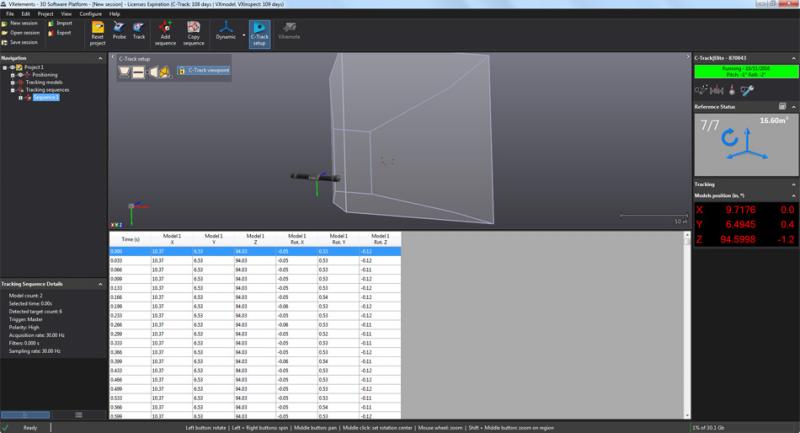

可采用 .csv 格式导出测量结果

技术规格

C-TRACK™

C-TRACK™ | ELITE

9.1m3

16.6m3

9.1m3

16.6m3

测量速度（反射靶/秒）

高达 6600 个

可重复性

0.013 mm
(0.0005 in.)

0.020 mm
(0.0008 in.)

0.010 mm
(0.0004 in)

0.015 mm
(0.0006 in)

体积精度

0.068 mm
(0.0026 in.)

0.100 mm
(0.004 in.)

0.050 mm
(0.002 in.)

0.075 mm
(0.003 in.)
