3D 扫描 CMM：CUBE-R

快捷、精确的交钥匙 3D 扫描坐标测量机

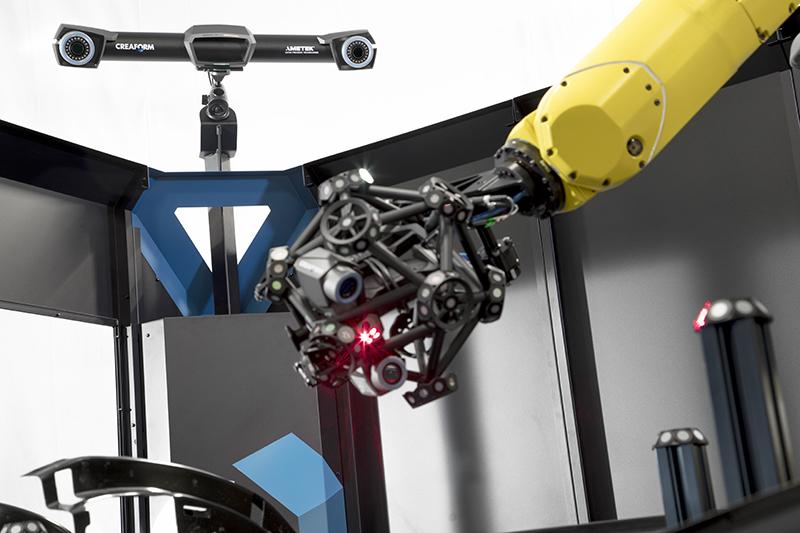

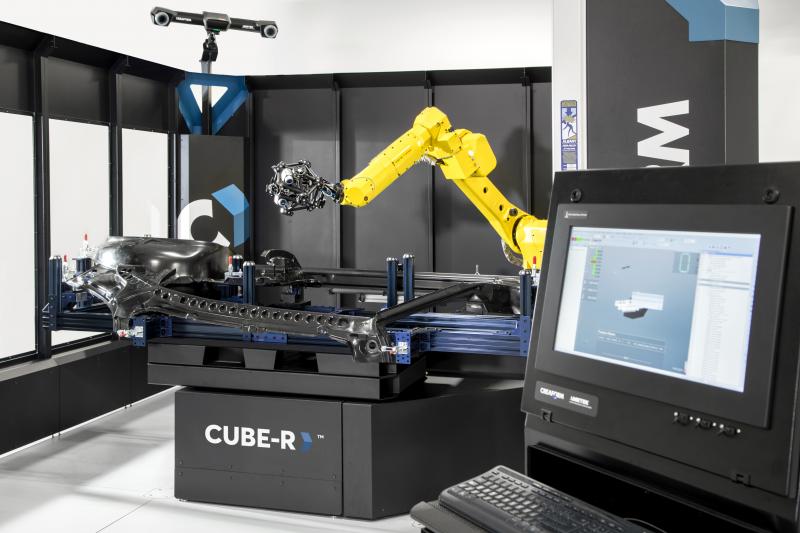

CUBE-R™ 光学 3D 扫描坐标测量机是自动化质量控制应用的整体交钥匙解决方案，快速、可靠、高效。该自动化 3D 测量机 MetraSCAN 3D-R, 是一款强大的机器人装配式光学 3D 扫描仪，可集成到工厂自动化系统中，并确保 3D 测量精度。对于解决由传统坐标测量机（CMM）瓶颈所引起的生产效率相关问题，它无疑是理想的替代方案。不同于现有的交钥匙 3D 坐标测量机解决方案，该光学 3D 激光扫描仪可使制造企业充分利用光学测量和工业自动化的强大优势。该 CMM 测量机有助于用户充分利用生产周期，提高生产力，提升产品质量。

新增功能

• 高效: 一天可检测数百件零部件（甚至包括表面复杂的零部件）
• 整体交钥匙解决方案: 无需集成，全封闭式，车间使用方便

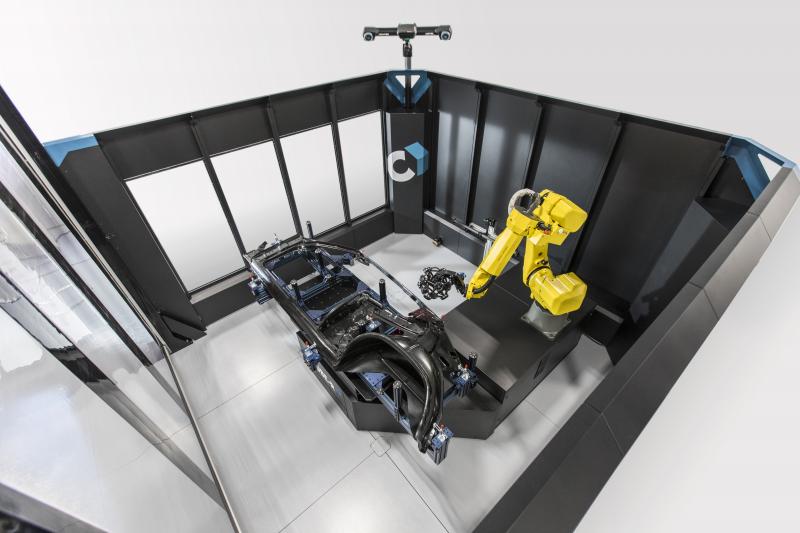

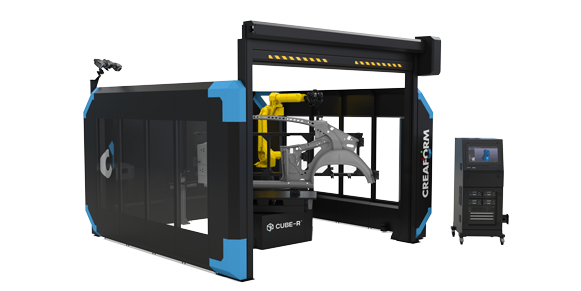

• 车间占地面积较小: 4.1 m x 4.1 m x 3.1 m 整体交钥匙解决方案，带有车间灵活配置
• 多任务: 数据采集与分析同步运行，形成持续不间断测量流程，以此充分利用生产周期，提高生产力
• 自动化现场校准程序: 精度不随时间偏离，可持续运行
• 稳健工业设计: 适用于车间各种状况各种环境

TRUaccuracy™

• 计量级测量: 精度高达 0.030 mm、分辨率高达 0.050 mm、重复精度高、具有可追踪认证
• 体积精度: 高达 0.064 mm
• 集成摄影测量: 用以最大程度地提高体积精度的自动化流程
• 动态参考: 通过光学反射靶创建一个“锁定”到零部件本身的参考系。用户因而可以在测量过程中随意移动对象，消除振动对测量过程和结果的影响
• 部件尺寸范围: 零部件长达 3 m
• 自动化现场校准程序: 精度不受时间影响

• 整体交钥匙解决方案: 无需集成，全封闭式，车间使用方便
• 车间占地面积较小: 4.1 m x 4.1 m x 3.1 m 整体交钥匙解决方案，带有车间灵活配置；测量期间3 m部件可随时自由(360o) 旋转
• 用户界面简单: 设计目的在于尽可能降低操作人员参与，运行自动化检测
• 无需人工参与: 简单按下按键即可运行
• 操作人员培训需求低: 简单易用，学习周期短，迅速上手
• 多用途: 可扫描任何颜色和材料，甚至可扫描黑色、彩色和光亮表面
• 自动对齐: 借助光学反射靶可实现重复检测而无需重新对齐
• 多功能远程控制: 简化扫描程序编程

• 高效: 一天可检测数百件零部件（甚至包括表面复杂的零部件）
• 多任务: 数据采集与分析同步运行，形成持续不间断测量流程，以此充分利用生产周期，提高生产力
• 测量速度快: 480,000 次测量/秒
• 自动网格输出: 采集完毕立即生成直接可用的文件
• 快速实现工作流集成: 快速完成从物理对象到检测工作流的过渡
• 扫描区域广: 7 条激光十字线

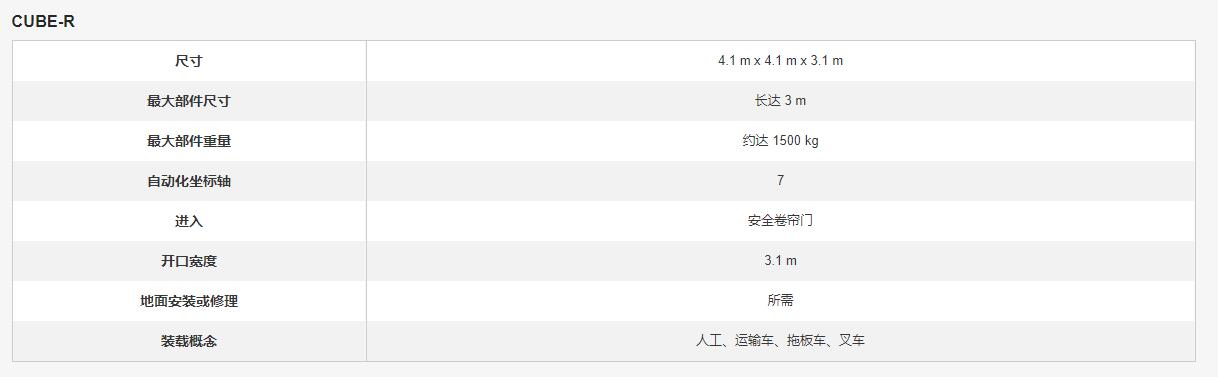

技术规格
