GO!SCAN SPARK
< 傻瓜式彩色数据采集 < 一般物体可以在 5 分钟或更短的时间内完成扫描 < 专业级测量
当易用性、多功能性、便携性相结合

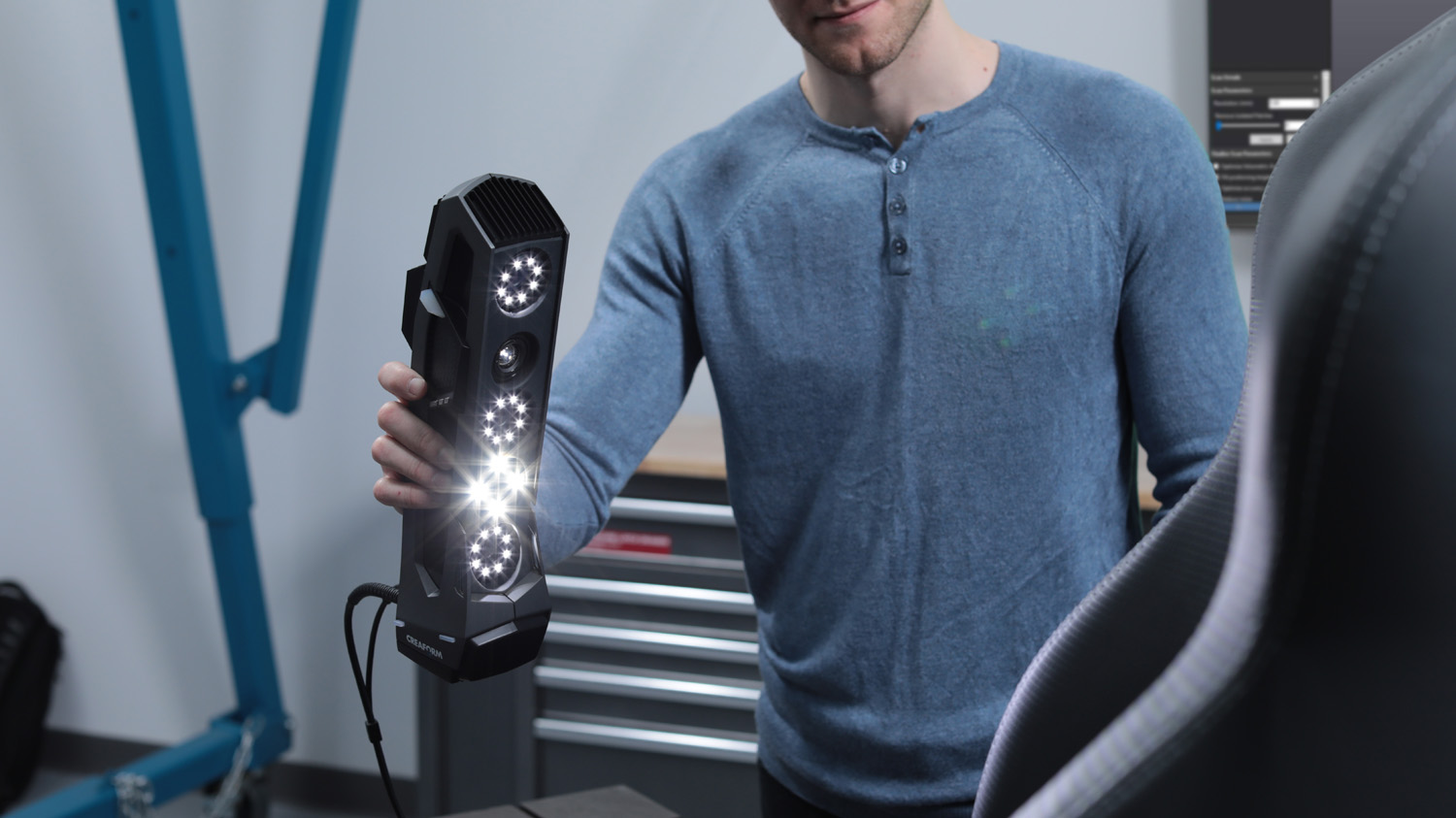

Go!SCAN 3D 是本公司出品的快速、用户友好型手持式 3D 扫描仪。作为产品开发阶段的强大工具,Go!SCAN 3D 扫描仪可快速测量任何复杂表面,首次使用即可“得到理想结果”。
与 3D 建模软件和产品生命周期管理工作流程无缝集成,该设备将会大大改善产品开发、促进创新、缩短上市时间。
设计用于扫描任何物体,无需安装,可高质量地采集纹理和几何形状,色彩丰富,细节精致。现在就去扫描吧!
|
精细程度和扫描质量
Go!SCAN 3D 的高分辨率和精细程度可实现高品质扫描。支持全彩,输出高质量结果。
l 结果可靠 l 分辨率为 0.100 mm l 复杂细节高分辨率
|
|

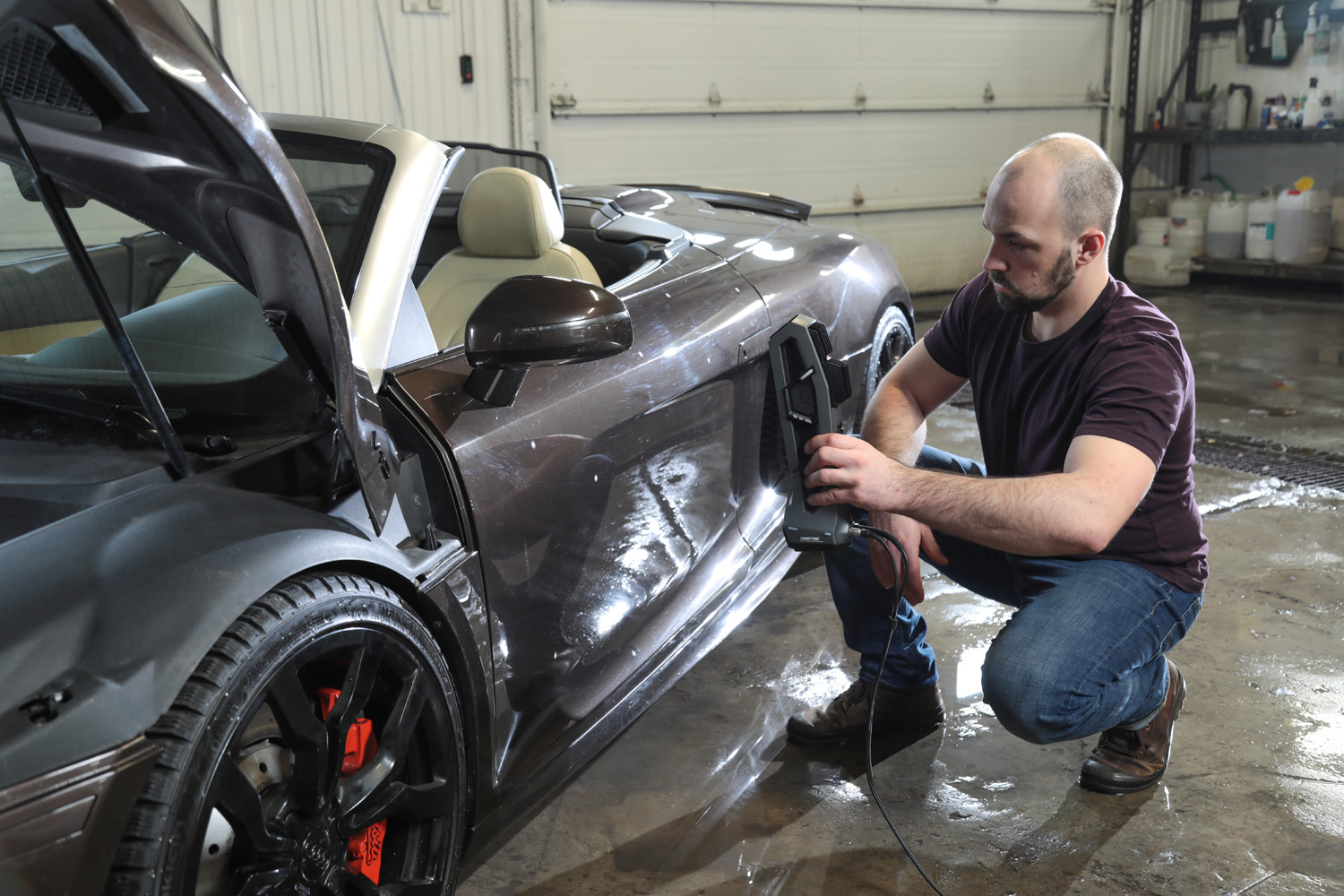

便携性 Go!SCAN 3D 相关一切都旨在使工作更加高效。非常便携:可将其携带到任何所需的地方! l 轻量 1.25 kg l 动态参考 l 扫描期间物体和扫描仪均可自由移动 l 可装入手提箱 |
|

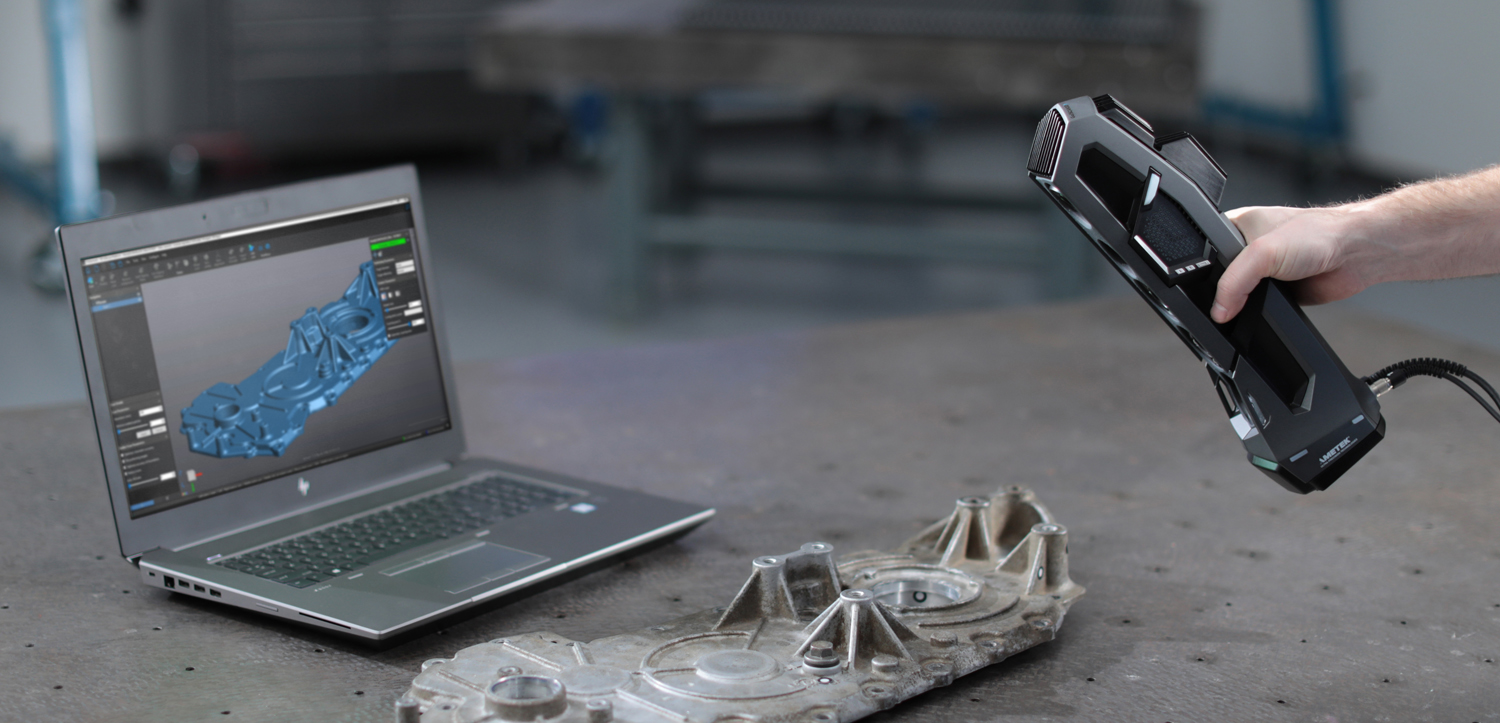

更快的 3D 扫描流程 您是否需要快速完成工作?Go!SCAN 3D 是我们非常快速的技术产品。可扫描大多数物体,短短几分钟即可完成。可快速集成到您首选的逆向工程、计算机辅助设计或 3D 打印软件中。
l 即时网格
l 高测量速率
l 快速安装
|
简便性和多功能性
Go!SCAN 3D 是一款用户友好型扫描仪,即使之前无相关经验,任何人也都能在数分钟之内对小
部件和大物体展开扫描。无需任何部件准备,即可运行;只需瞄准扫描即可!扫描期间可即时预览,实时显示未采集的部分。
|
Go!SCAN SPARK™ |
精度 |
高达 0.050 mm |
体积精度 (基于部件尺寸) |
0.050 mm + 0.150 mm/m |
体积精度(采用 MaxSHOT Next™ l Elite(3) |
0.050 mm + 0.015 mm/m |
测量分辨率 |
0.100 mm |
网格分辨率 |
0.200 mm |
测量速率 |
1,500,000 次测量/秒 |
光源 |
白光(99条) |
定位方法 |
几何形状和/或颜色和/或目标点 |
扫描区域 |
390 x 390 mm |
基准距 |
400 mm |
景深 |
450 mm |
部件尺寸范围 (推荐) |
0.1–4 m |
纹理分辨率 |
50 - 200 DPI |
纹理颜色 |
24 bits |
软件 |
VXelements |
输出格式 |
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
兼容软件(4) |
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) |
重量 |
1.25 kg |
尺寸(长 x 宽 x 高) |
89 x 114 x 346 mm |
连接标准 |
1 X USB 3.0 |
操作温度范围 |
5–40 °C |
操作湿度范围(非冷凝) |
10–90% |
认证 |
符合EC标准(电磁兼容性指令、低电压指令),可与充电电池(如果适用)、IP50 WEEE 兼容 |
专利 |
CA 2,600,926、CN 200680014069.3、US 7,912,673、EP (FR, UK, DE) 1,877,726、AU 2006222458、US 8,032,327、JP 4,871,352、EP (FR, UK, DE) 2,278,271、IN 266,573、US 7,487,063、CA 2,529,044、CA 2,810,587、US 8,836,766、JP 5,635,218、CA 2,875,754、EP (FR, UK, DE) 2,751,521、US 9,325,974、CA 2,835,306、CN 201280023545.3、CN 201280049264.5、JP 6,025,830、EP (FR、UK、DE) 2,875,314、CN ZL 201380029999.6、JP 6,267,700、EP (FR、UK、DE) 3,102,908、US 15/114,563、CN 201580007340X |
(1) 校准球体工具直径测量的典型值。
(2) 采用定位目标点或充分呈现几何形状/颜色纹理的物体进行定位。采用定位目标点借助可追踪长度标准件来评估性能。
(3) 对于给定型号,使用MaxSHOT 3D时的系统体积精度不会优于基础精度。
(4) 通过网格和点云导入,也与所有主要计量、CAD、计算机绘图软件兼容。
